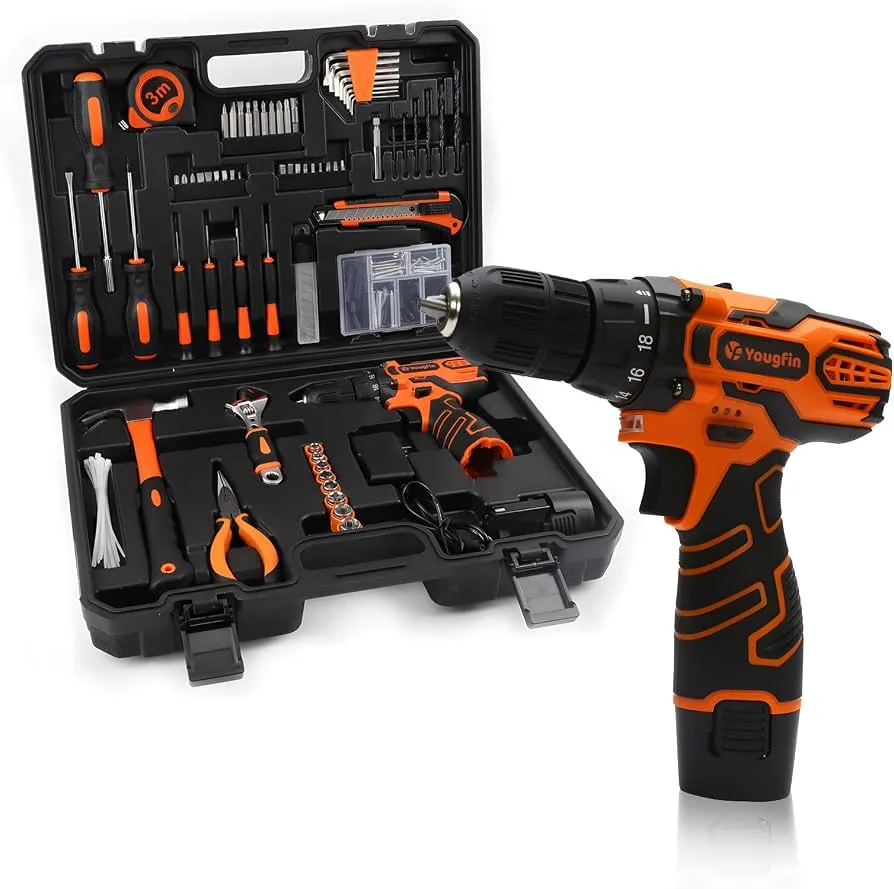

Аккумуляторный инструмент, аккумуляторный блок и зарядное устройство — три объекта, которые покупатель проверяет до согласования цены.
Приходит коммерческое предложение на набор с описанием «18V, включает аккумуляторы и зарядное устройство». Первый инстинкт — подтвердить напряжение, отметить, что оно совпадает с остальным ассортиментом, и перейти к цене. Совпадение напряжения не подтверждает совместимость, и первый шаг — зафиксировать точные коды моделей инструмента, аккумуляторного блока и зарядного устройства и письменно закрепить эту комбинацию.
Область охвата: здесь рассматривается только внешняя проверка на уровне документов, которую покупатель может выполнить до согласования конфигурации набора. Внутренний ремонт аккумуляторных блоков и зарядных устройств не покрывается, настоящая статья не заменяет оценку лицензированного электрика и не является рекомендацией конкретной модели. На протяжении всей статьи проверяются три объекта: точные коды моделей, письменная матрица совместимости и лежащие в её основе данные об интерфейсе и защите.
Аккумуляторная платформа — это система продукции, а не наклейка с напряжением
Аккумуляторная платформа — это определённая система, а не просто число напряжения. Напряжение описывает одну электрическую характеристику; совместимость также зависит от физического интерфейса, контактов, связи и конструкции защиты. Два аккумулятора с одинаковой маркировкой напряжения могут оказаться несовместимыми.
Почему два аккумулятора «18V» всё равно могут быть несовместимы? Геометрия интерфейса, расположение контактов, протокол связи и конструкция защиты могут различаться, даже если маркировка одинакова. Принадлежность к одной категории также не подтверждает взаимозаменяемость инструмента, аккумулятора и зарядного устройства; сверяйте итоговую комбинацию со списком моделей проекта и спецификационными документами.
Цифра напряжения также ничего не говорит о том, как долго блок проработает при данной нагрузке. Время работы зависит от нагрузки, ёмкости, КПД инструмента и режима использования, и этот вопрос решается отдельно от вопроса о совместимости. Разделяйте эти два вопроса, читая предложение: подойдёт ли это по посадке и как долго это проработает. Первый вопрос закрывают только коды моделей.
Покупают аккумуляторную платформу, а не просто один инструмент. Ценность аккумуляторного инструмента заключается в экосистеме аккумулятора, зарядного устройства и инструмента, поэтому дистрибьютор закрепляет канал продаж за одной системой, а не покупает один SKU. Совместимость аккумуляторной платформы — главный долгосрочный риск.
Что платформа реально покрывает в коммерческом предложении
Коммерческое предложение, в котором указано только «18V», платформу не определяет. До обсуждения цены документ должен зафиксировать класс напряжения (12V, 18V, 20V или другой) вместе с ёмкостью аккумулятора в А·ч и типом используемых элементов.
Выбирайте архитектуру аккумулятора, ёмкость, зарядное устройство и конфигурацию набора с учётом позиционирования продукции и требований целевого рынка. На платформе FORZMAX поставщик описывает 5S как компактную платформу с гибкой ёмкостью для лёгкого аккумуляторного инструмента, а 10S — как платформу повышенной мощности для требовательных категорий инструмента; это собственные описания платформы поставщика, а не утверждение о взаимозаменяемости между брендами. В каталоге аккумуляторные варианты указаны как несколько ёмкостей и конфигурации блоков 5S / 10S, а полные наборы — как комбинации инструмента, аккумулятора, зарядного устройства, кейса и аксессуаров.
Каждая позиция должна иметь собственный код. Объём OEM делится на три уровня:
| Уровень | Что закрепляется |
|---|---|
| PRODUCT | Модель и платформа: напряжение, мотор, крутящий момент, патрон, интерфейс аккумулятора и целевая ценовая позиция |
| KIT | Аккумуляторы, зарядное устройство, биты, вспомогательная рукоять, кейс и запасные части |
| PACK | Инструкция и коробка: язык, маркировка, штрихкод, внутренняя упаковка и требования к транспортной таре |
Читайте три уровня как цепочку зависимостей. Изменение на уровне PRODUCT — другой мотор или другой интерфейс аккумулятора — переходит в KIT и PACK, поэтому коммерческое предложение, в котором указано только напряжение, оставляет два уровня из трёх неопределёнными. Аккумуляторную платформу также нужно привязать к конкретной модели элементов и решению BMS. Отметим пробел: ни один доступный источник не приводит порогов защиты BMS, протоколов связи или профилей выхода зарядного устройства, поэтому электрическую совместимость сверх формулировки «подтвердить письменно» здесь раскрыть нельзя.
Три шага письменной проверки совместимости
Подтвердите совместимость письменно, указав точные коды аккумулятора, зарядного устройства и инструмента.
- Получите письменный список совместимости. В нём должно быть указано, какие инструменты принимают какие аккумуляторы, какие зарядные устройства их поддерживают и действуют ли ограничения по поколению или типу.
- Определите точные модели дрели, аккумуляторного блока и зарядного устройства, затем попросите поставщика подтвердить каждую комбинацию. Для аккумуляторного инструмента укажите и модель аккумулятора, и модель зарядного устройства; совпадение напряжения совместимость не подтверждает.
- Сверьте итоговую комбинацию со списком моделей проекта и спецификационными документами, а не с перечнем категории и не с изображениями продукции.
Важно указывать источник, когда в дело попадают заявления производителей. Несколько производителей публикуют руководства по платформам на своих сайтах: Makita разделяет линейки CXT, LXT и XGT в опубликованных материалах FAQ, а документация Bosch AMPShare перенаправляет пользователя к руководству инструмента для выбора аккумулятора и зарядного устройства. Оба примера приведены из статьи FORZMAX о маркировке напряжения; исходные документы производителей здесь не запрашивались и требуют прямой проверки до публикации. Заявление производителя о совместимости относится к указанным этим производителем системам и не означает, что аккумуляторы 18V разных брендов взаимозаменяемы. Когда в дело попадает документ производителя, сверяйте его с первоисточником и записывайте, к какой системе оно относится.
Помечайте непроверенные позиции столбцом статуса проверки, а не удаляйте их и не заполняйте заранее.
Чек-лист RFQ по аккумуляторной платформе
Вставьте это в RFQ. Каждая строка несёт статус проверки: подтверждено / ожидает подтверждения поставщика / ещё не предоставлено. Пустая ячейка — это не ноль и не согласие.
Шаблон RFQ-чек-листа: поля и столбец статуса оставлены пустыми для заполнения.
| Поле | Значение | Статус |
|---|---|---|
| Точный код модели инструмента | ______ | ещё не предоставлено |
| Точный код модели аккумуляторного блока | ______ | ещё не предоставлено |
| Точный код модели зарядного устройства | ______ | ещё не предоставлено |
| Письменная матрица совместимости (по каждой комбинации) | ______ | ожидает подтверждения поставщика |
| Ёмкость аккумулятора (А·ч) и количество в наборе | ______ | ещё не предоставлено |
| Входное напряжение зарядного устройства, тип вилки, поддерживаемые коды аккумуляторов | ______ | ещё не предоставлено |
| Варианты «голого» инструмента и запасных аккумуляторов | ______ | ожидает подтверждения поставщика |
| Состав кейса, аксессуаров и упаковки | ______ | ещё не предоставлено |
| Технические и транспортные документы для точного продукта и целевого рынка | ______ | ожидает подтверждения поставщика |
| Гарантийные документы и порядок работы по гарантии | ______ | ещё не предоставлено |
| Инструменты, запланированные на той же платформе | ______ | ещё не предоставлено |
Строка с документами — та, которую чаще всего оставляют пустой. Перезаряжаемые аккумуляторы отгружаются по правилам товарной и транспортной документации, которые различаются в зависимости от заказа и назначения, поэтому в RFQ необходимо указать, какие отчёты и файлы применимы к каждому точному коду аккумулятора и конфигурации отгрузки. Упаковку нельзя согласовать, пока в этой строке не появятся полученные документы.
Вопросы поставщику об аккумуляторе, элементах и BMS
Отказы совместимости часто берутся не в самом интерфейсе, а в закупке элементов, сборке и испытаниях блоков. Спрашивайте:
- Испытания: какие испытания проводятся на каждом блоке перед отгрузкой, например проверка ёмкости, измерение внутреннего сопротивления и циклы заряда/разряда.
- Отчёты: подтвердите, что поставщик может предоставить отчёты об испытаниях для образцовых партий.
- Сборка: уточните, как проходит процесс сборки, включая подбор элементов по параметрам, качество сварки и финальные испытания.
- Доказательства процесса: по возможности запросите видео процессов сборки и испытаний.
- Область: для аккумуляторного инструмента чек-лист должен специально охватывать профессиональные показатели, включая безопасность системы управления аккумулятором (BMS), класс элементов, совместимость зарядного устройства и ресурс мотора.
Размытые ответы об элементах и BMS — повод приостановить заказ. Если поставщик не может назвать, какие элементы идут в блок, как настроена BMS и что происходит при превышении порога защиты, приостановите RFQ до получения письменных ответов. Руководство поставщика, на которое опирается эта статья, также утверждает, что отказ аккумулятора является одной из главных причин отзывов аккумуляторного инструмента; это собственное утверждение руководства, а не независимо проверенная статистика, и его следует проверить прежде, чем повторять. Если у поставщика есть собственная сборочная линия аккумуляторных блоков, это обычно указывает на более сильные технические возможности, но их испытательные возможности и происхождение элементов стоит дополнительно проверить.
Зафиксируйте запись до запуска производства
Согласуйте эталонный образец и письменную спецификацию. Если образец меняется, обновите утверждённую запись до производства.
Если в записи указано только «18V ударный шуруповёрт», замена мотора или интерфейса не оставит в записи видимых следов. Вместо этого записывайте точные коды. Сфотографируйте маркировку корпуса и аккумуляторный блок в одном кадре — так сверять модель и платформу аккумулятора с записью проще.
Корпус инструмента и аккумуляторный блок, зафиксированные вместе в одном кадре.
Закрепите объём проверки вместе с заказом: какие функции и измерения проверять, как фиксировать результаты и что делать при отклонении. Это встраивается в поток из четырёх ворот: 01 выбрать платформу, 02 подтвердить образец, 03 отследить производство, 04 разрешить отгрузку.
Типичные неверные ответы и их исправления
«Напряжение одинаковое — значит, подходит.» Напряжение не подтверждает совместимость интерфейса, контактов, связи и защиты. Здесь решают точные коды и письменная матрица.
«Товар в одной категории — значит, набор взаимозаменяем.» Перечень категории — не матрица совместимости. Пробел закрывает подтверждение каждой комбинации по списку моделей.
«На фото аккумуляторы есть — значит, они входят в набор.» Позиции KIT в коммерческом предложении (инструмент, аккумулятор, зарядное устройство, кейс, аксессуары) определяют, что отгружается; маркетинговое изображение их не отменяет. Сверяйте позиции KIT со списком включённого до того, как согласовать цену.
«Совместимость разберём, когда придёт образец.» Образец подтверждает внешний вид и базовую конфигурацию, но не стабильность серийного производства. Замороженная спецификация и правило управления изменениями должны существовать до отгрузки образца.
Перед тем как запрашивать коммерческое предложение
Совместимость подтверждается письменными кодами моделей и матрицей совместимости, но никогда — наклейкой с напряжением или перечнем категории. Отправьте матрицу совместимости, которая уже у вас есть, либо точные коды инструмента, аккумулятора и зарядного устройства, которые нужно подтвердить, — и проверку можно начать с записи.
